Кабель Суприм U/FTP, 4 пары, Кат.6A (Класс EA), 500 МГц, AWG 23, внутренний, LSZH нг(A)-HF, оранжевый, катушка 305 м
- Описание
- Характеристики
- Маркировка

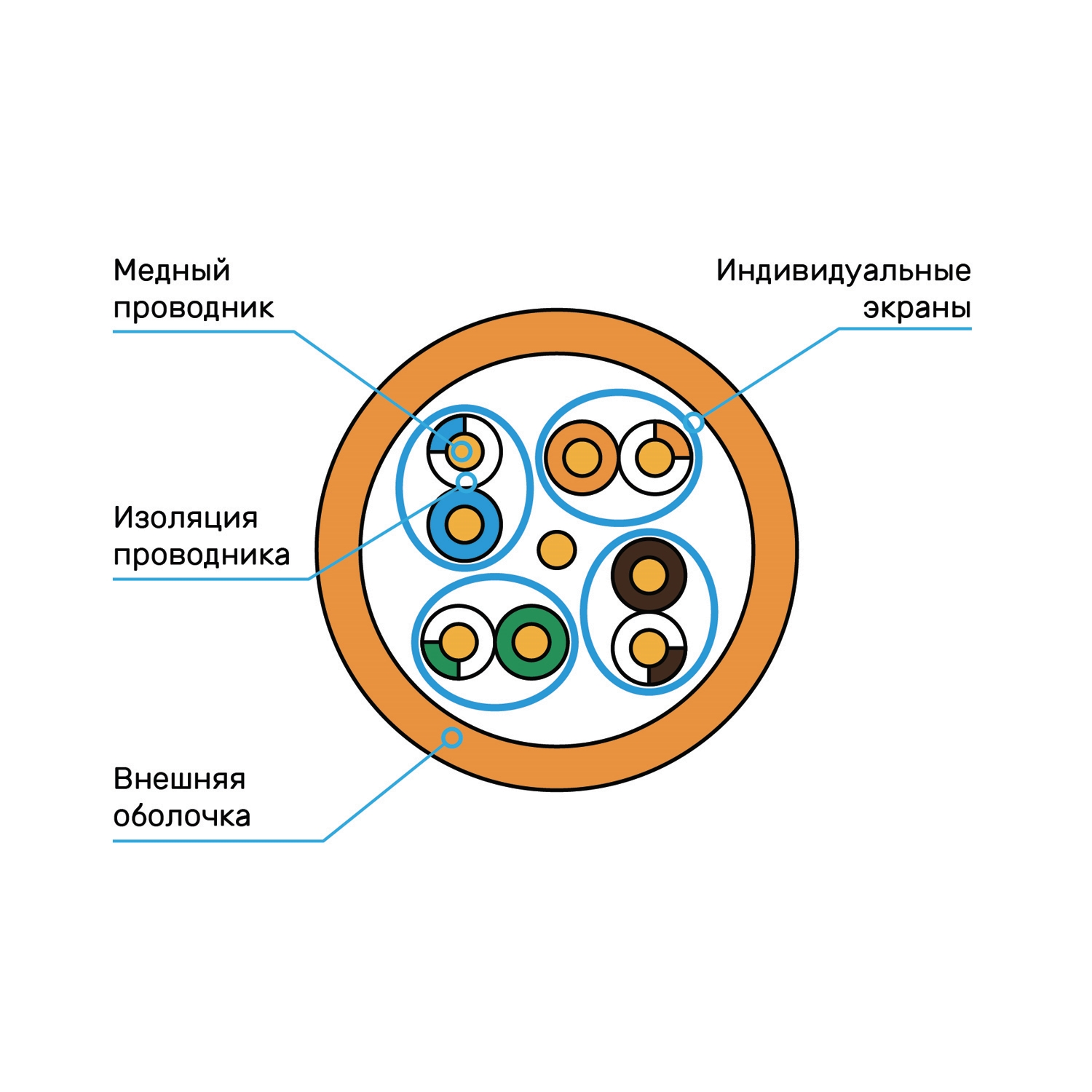

Кабель ЛАН ЮНИОН серии Суприм (КСС) предназначены для проектов с повышенными требованиями к кабельным системам по производительности и гарантии. Применяются для построения сертифицированных СКС ЛАН ЮНИОН до 25-ти лет. Соответствует действующим стандартам: ANSI/TIA/EIA и ISO/IEC для категории 6A. Кабель U/FTP категории 6A состоит из 4-х витых пар в индивидуальном экране и внешней оболочки. Кабель тестируется в стандартном частотном диапазоне до 500 МГц и применяется в локальных сетях до 10 Гбит/с. Кабель соответствует и превышает требования стандартов: ANSI/TIA/EIA и ISO/IEC для категории 6A. ГОСТ 31565-2012 КАБЕЛЬНЫЕ ИЗДЕЛИЯ. ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ: Рекомендуется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах.
Поддерживаемые приложения: 10GBASE -T Ethernet, 5GBASE-Т Ethernet, 2.5 GBASE-Т Ethernet, 1000BASE-TX Gigabit Ethernet, 1000BASE-T Gigabit Ethernet, 100Vg-AnyLAN (IEEE 802.12), PoE IEEE IEEE 802.3af, Token Ring (IEEE 802.5), 100BASE-TX Fast Ethernet, 10BASE-T Ethernet
- Категория
- 6A (Класс Ea)
- Толщина проводника
- AWG 23 (0,57 ± 0,01)
- Линия
- Суприм
- Применение
- внутренний Назначение кабеля, среда укладки
- Конструкция
- U/FTP
- Частота, МГц
- 500
- Количество пар
- 4
- Тип проводника
- одножильный
- Наружный диаметр, мм
- 7,3 ± 0,5 Номинальный наружный диаметр кабеля, мм
- Диаметр проводника с оболочкой, мм
- 1,33 ± 0,05
- Толщина внешней оболочки, мм
- 0,55 ± 0,05
- Радиус изгиба
- ≥ 8 внешних диаметра Минимальный радиус изгиба
- Растягивающее усилие, H
- ≤ 110
- Тип исполнения
- нг(A)-HF
- Класс пожарной опасности
- П1б.8.1.2.1
- Материал проводника
- электротехническая медь
- Изоляция жил
- полиэтилен высокой плотности (HDPE)
- Материал индивидуального экрана
- алюминиевая фольга
- Материал заземляющего проводника
- луженая медь
- Разрывная нить
- есть
- Цвет
- оранжевый
- Сопpотивление пpоводника, t=20°С, Ом/100м
- 8.5
- Дисбаланс сопpотивления
- ≤ 5%
- Волновое сопpотивление, Ом
- 100 ± 15
- Емкостная асимметрия, пФ/100м
- 330
- Максимальная pабочая емкость, нФ/м
- ≤ 5,6
- Скорость распространения сигнала (NVP)
- 72
- PoE
- соотвествует стандарту Совместимость Power Over Ethernet
- Рабочая температура, °С
- −20...+60
- Температура монтажа, °С
- −5...+50
- Температура хранения, °С
- −50...+60 Транспортировка и хранение, °С
- Масса кабеля, кг/км
- 52
- Соответствие стандартам
- ГОСТ Р 54429-2011, ANSI/TIA-568-D, ISO/IEC 11801, ГОСТ 31565-2012
- Упаковка
- катушка
- Масса, кг
- 16,5 ± 0,5
- Масса в упаковке, кг
- 19 ± 0,5
- Габаритные размеры в упаковке (ШхВхГ), м
- 0,50 x 0,50 x 0,24
- Объем упаковки, м3
- 0.06
| ЛЮ-КСС-6A.4.50ФВН.12К3 | ||
| ЛЮ-КСС | — | ЛАН ЮНИОН кабель витая пара, линия Суприм |
| 6A | — | категория кабеля |
| 4 | — | количество пар кабеля |
| 50 | — | частотная характеристика кабеля, МГц*10 |
| Ф | — | индивидуальный экран каждой пары |
| ВН | — | внутренний, оболочка LSZH нг(A)-HF |
| 12 | — | цвет оболочки кабеля: оранжевый |
| К3 | — | упаковка: катушка 305 м |
